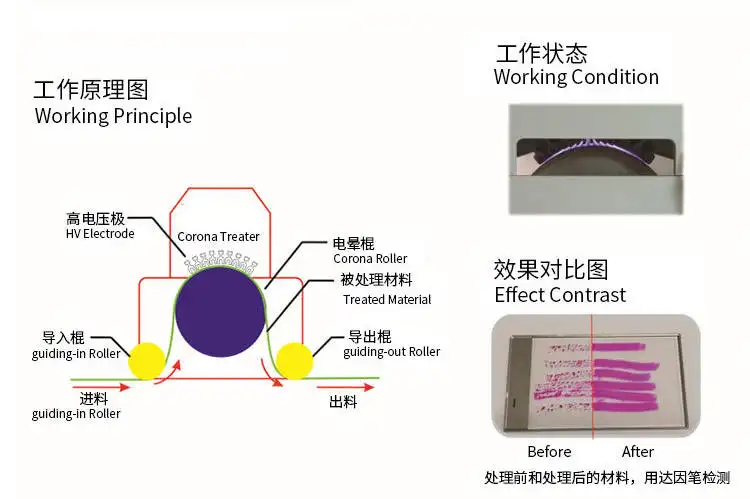

电晕处理是一种电击处理，它使承印物的表面具有更高的附着性。其原理是利用高频率高电压在被处理的塑料表面电晕放电(高频交流电压高达5000-15000V／m2)，而产生低温等离子体，使塑料表面产生游离基反应而使聚合物发生交联，表面变粗糙并增加其对极性溶剂的润湿性-这些离子体由电击和渗透进入被印体的表面破坏其分子结构，进而将被处理的表面分子氧化和极化，离子电击侵蚀表面，以致增加承印物表面的附着能力。

表面能的测量单位为达因(dyne)。所有的液体以及大多数承印物(多孔型除外)都可以测十其达因值。为了使印刷油墨能够很好地附着在承印物表面上，承印物的达因值应该比所有油墨的达因值高出10个达因。

薄膜类印刷承印物的表面物理、化学状态直接影响着涂布液及油墨在上面的转移量和附着状态。为了保证膜类表面有良好的可印性，要保证其表面张力高于油墨的表面张力。

而膜类基材如PE、PP 是非极性的蜡状高分子材料，化学性能稳定，表面张力低，如聚乙烯的表面张力值为31x10^-3N/m，油墨对其附着力极差，加之吹膜时添加的开口剂、抗静电剂、耐老化剂等影响，难和油墨或粘合剂贴结。因此，薄膜在印前必须做活化、粗化等前处理以便获得附着力好的薄膜。

电晕的处理程度会有何影响?

薄膜的处理程度将直接影响后加工的质量，必须严格控制。若处理程度不够，薄膜的润湿性没有明显改善，会出现油墨的附着性差，胶粘带的粘着性差，复合薄膜剥离力小等毛病。

反之，若处理程度过头，会出现薄膜表层老化，粘附性下降，光泽变差；表面分子过多交联，热封性变差；薄膜容易粘连(特别是夏季高温天)，出现分切等加工困难，使用时难以揭开等毛病；总之，处理程度控制原则为：在满足后加工要求的前提下，尽可能降低处理程度，避免不必要的过度处理。

东莞市万泰电子材料有限公司是一家拥有多年经验的电子材料供应商，提供优质的PET薄膜，还自主研发多种功能的PET薄膜，如：亚（雾）面、阻燃、喷墨打印胶片、数码打印膜等。经验丰富的技术团队，价格经济划算，注重品质要求，良知为标、诚信为本，期待与你一起合作共赢！

材料可分卷切片，按需生产，有意者欢迎来电咨询！

联系人：蔡先生 13925722988、杨小姐：15322851570

TEL:0769-22760408

地址：东莞市东城区柏洲边工业区泰升路26号
